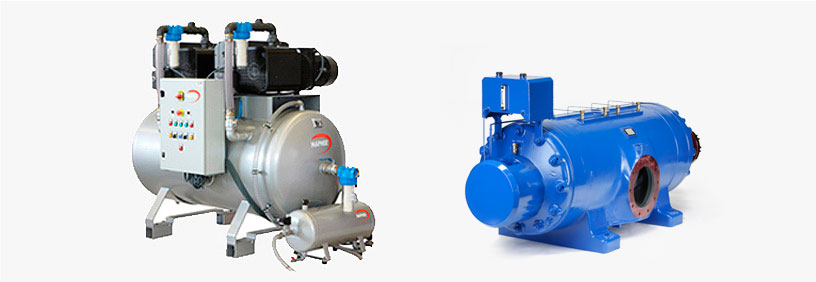

Заказать Описание и область применения. Основными элементами проточной части роторно-пластинчатых компрессоров (РПК) и пластинчато-роторных вакуумных насосов (РПВН) являются эксцентрично расположенный ротор и радиально подвижные пластины. Компрессоры данного типа являются весьма эффективным решением при использовании в системах, где требуется относительно высокое давление при существенном расходе. Они применяются в процессах когенерации, а также для решения других производственных задач (пневматический транспорт, перемешивание и аэрация активного ила, выдувание стекла и др.).

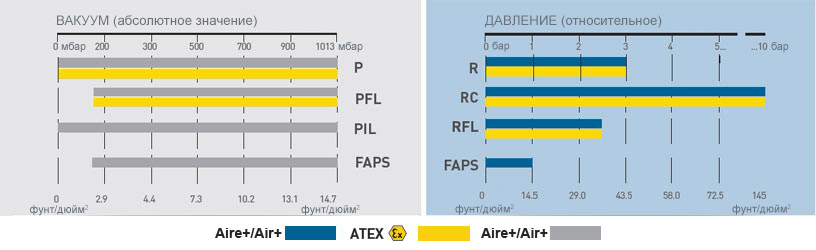

Функциональный диапазон
Нажмите на тип для подробной информации.
| Типы | Вакуум VACUUM 0,5 мбар |
Давление PRESSURE 0-10 бар |
Производительность AIR+ 0-6100 м3/ч |
Взрывозащищенные ATEX 0-6100 м3/ч |
| R | — | |||
| RC | — | |||
| RHP | — | |||
| P | — | |||
| RFL | — | |||
| PFL | — | |||
| PIL | — | — | ||
| FAPS | — | |||
| 7,2 фунт / дюйм2 |
145 фунт / дюйм2 |
0-3600 Куб. фт./мин |
0-3600 Куб. фт./мин |
Рабочие среды
Принцип работы пластинчато-роторных вакуумных насосов
Главным узлом роторно-пластинчатого компрессора является цилиндрический статор с размещенным в нем вращающимся ротором с двумя опорами на концах.
Ротор расположен эксцентрично и имеет пазы, в которых находятся подвижные пластины, скользящие по внутренней поверхности статора.
Пластины образуют полости, размер которых постепенно увеличивается по мере удаления от входного отверстия, после чего постепенно уменьшается по мере приближения к выходному отверстию.
При вращении ротора пластины под действием центробежной силы перемещаются радиально от оси ротора наружу, соприкасаясь с внутренней поверхностью статора.
Взрывобезопасные компрессоры по ATEX
Для перекачивания и сжатия горючих газов, таких как биогаз или метан, мы предлагаем серию герметичных роторно-пластинчатых компрессоров со следующими параметрами:
- Герметичный корпус
- Вал уплотнен специальным манжетным уплотнением, не требующим смазки.
- Взрывозащищенные электродвигатели, имеющие класс защиты не менее EEx-d IIB T.3-IP 55. Двигатели соответствуют стандартам NEMA и SABS, при этом по запросу возможно изготовление по другим стандартам. Компрессоры с двигателями мощностью до 4 кВт производятся в исполнении «MONOBLOC» (моноблочное исполнение).
- В агрегатах моноблочного исполнения двигатель соединен с корпусом компрессора с помощью фланца, при этом ротор установлен непосредственно на вал электродвигателя.
