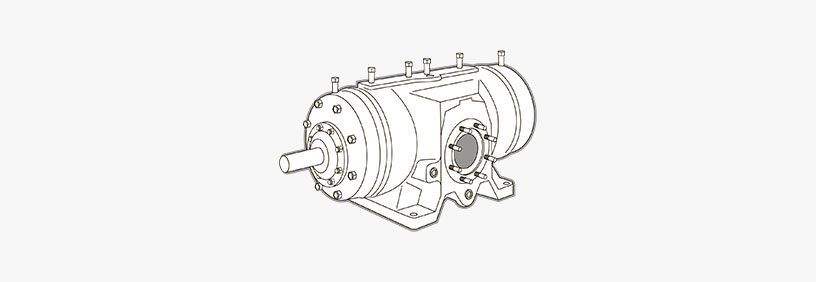

Роторный пластинчатый компрессор RC с водяным охлаждением

Главная ⇒ Пластинчато-роторные вакуумные насосы

Заказать Роторный пластинчатый компрессор для создания большого давления.

Технические характеристики компрессоров серии RC

Мо- дель	Ско- рость вра- щения [об/мин]	Разница давления [бар]
		4			5			6			7			4	5	6	7
		Q [м³/ч]	∆t	Pot abs* [кВт]	Q [м³/ч]	∆t	Pot abs* [кВт]	Q [м³/ч]	∆t	Pot abs* [кВт]	Q [м³/ч]	∆t	Pot abs* [кВт]
RC.17	1300	94.7	101	13.84	93.5	108	15.96	92.3	113	18.09	90.9	117	20.24
	1400	104.3	101	14.92	103	108	17.2	101.6	113	19.5	100.1	116	21.81
	1500	114	100	16	112.5	108	18.45	111	113	20.91	109.4	116	23.39
	1600	123.6	100	17.08	122	108	19.69	120.4	113	22.32	118.6	116	24.96
	1700	133.2	100	18.16	131.5	108	20.94	129.8	113	23.72	127.8	116	26.54
	1800	142.8	100	19.24	141	107	22.18	139.1	112	25.13	137.1	116	28.11
	1900	152.5	100	20.32	150.6	107	23.42	148.5	112	26.54	146.3	116	29.68
RC.27	1000	146.1	79	18.08	144.7	90	20.25	143.2	98	22.37	141.6	105	24.48
	1100	167.2	79	19.95	165.5	89	22.34	163.8	98	24.68	162	104	27
	1200	188.2	78	21.82	186.4	89	24.43	184.5	97	26.98	182.4	104	29.51
	1300	209.3	77	23.68	207.3	88	26.51	205.1	97	29.28	202.8	103	32.03
	1400	230.4	77	25.55	228.1	88	28.6	225.7	96	31.58	223.2	103	34.54
	1500	251.4	77	27.41	249	88	30.68	246.4	96	33.88	243.6	103	37.05
	1600	272.5	76	29.27	269.8	87	32.76	267	96	36.17	264	102	39.55
	1700	293.6	76	31.13	290.7	87	34.84	287.7	96	38.47	284.5	102	42.06
RC.50	900	294.1	47	29.09	292.6	62	31.64	291.1	75	34.01	289.6	85	36.25
	1000	335.8	48	32.24	334.1	63	35.07	332.4	75	37.7	330.6	86	40.17
	1100	377.4	49	35.4	375.5	63	38.51	373.6	76	41.39	371.6	87	44.1
	1200	419.1	49	38.56	417	64	41.94	414.8	76	45.08	412.6	87	48.04
	1300	460.7	49	41.72	458.4	64	45.38	456.1	77	48.77	453.6	87	51.98
	1400	502.4	49	44.89	499.9	64	48.82	497.3	77	52.47	494.7	88	55.91
	1500	544	50	48.05	541.3	65	52.26	538.5	77	56.17	535.7	88	59.85
	1600	585.7	50	51.22	582.7	65	55.7	579.8	77	59.86	576.7	88	63.79
RC.80	600	398.9	66	44.28	397.7	82	47.46	396.4	95	50.44	395	106	53.27
	700	489.6	66	51.67	488	82	55.38	486.4	95	58.86	484.8	106	62.17
	800	580.2	66	59.07	578.3	82	63.31	576.4	95	67.28	574.5	106	71.07
	900	670.8	66	66.46	668.7	82	71.23	666.5	95	75.71	664.2	106	79.97
	1000	761.4	66	73.86	759	82	79.16	756.5	95	84.13	754	106	88.86
	1100	852.1	66	81.25	849.4	82	87.08	846.6	95	92.55	843.7	106	97.76
	1200	942.7	66	88.64	939.7	82	95.01	936.6	95	100.97	933.5	106	106.65
RC.120	600	729.9	54	68.61	727.6	70	75	725.2	83	80.87	722.8	95	86.38
	700	889.8	56	79.55	887	71	86.94	884.2	85	93.75	881.2	96	100.12
	800	1049.7	57	90.53	1046.4	72	98.93	1043.1	86	106.66	1039.6	97	113.92
	900	1209.6	57	101.52	1205.8	73	110.93	1201.9	86	119.6	1198	98	127.74
	1000	1369.5	58	112.53	1365.2	74	122.95	1360.8	87	132.56	1356.3	98	141.57
RC.150	600	955.3	51	88.58	951.7	67	96.74	948.1	80	104.28	944.3	91	111.37
	700	1159.3	52	102.98	1155	68	112.46	1150.6	81	121.22	1146	92	129.46
	800	1363.3	53	117.4	1358.2	68	128.21	1353	81	138.19	1347.7	92	147.58
	900	1567.3	53	131.83	1561.4	69	143.96	1555.5	82	155.17	1549.4	93	165.71
	1000	1771.2	54	146.28	1764.7	69	159.73	1757.9	82	172.16	1751	93	183.86
RC.190	600	1333.8	41	134.55	1328.1	56	145.01	1322.4	69	154.63	1316.5	80	163.63
	700	1606	42	156.58	1599.2	57	168.74	1592.2	70	179.91	1585.2	81	190.38
	800	1878.1	42	178.63	1870.2	58	192.48	1862.1	70	205.22	1853.8	82	217.15
	900	2150.3	43	200.69	2141.2	58	216.24	2131.9	71	230.55	2122.5	82	243.95
RC.300	450	2021.9	48	194.59	2011.7	62	211.81	2001.1	74	227.87	1990.2	84	243.11
	550	2602.5	49	237.33	2589.4	63	258.31	2575.8	75	277.89	2561.8	85	296.48
	650	3183.1	49	280.1	3167	63	304.85	3150.4	75	327.95	3133.4	85	349.89
	750	3763.6	49	322.89	3744.6	64	351.41	3725.1	76	378.04	3704.9	86	403.32

*Pot abs - потребляемая мощность

Модель	Скорость вращения [об/мин]	Разница давления [бар]
		8			9			10			8	9	10
		Q [м³/ч]	∆t	Pot abs* [кВт]	Q [м³/ч]	∆t	Pot abs* [кВт]	Q [м³/ч]	∆t	Pot abs* [кВт]
RC.17	1300	89.4	118	22.42	87.9	119	24.62	86.3	120	26.85
	1400	98.5	118	24.16	96.8	119	26.53	95.1	120	28.93
	1500	107.6	118	25.9	105.8	119	28.44	103.8	120	31.01
	1600	116.7	118	27.64	114.7	119	30.35	112.6	119	33.09
	1700	125.8	118	29.38	123.6	119	32.26	121.4	119	35.17
	1800	134.9	118	31.12	132.6	119	34.17	130.1	119	37.25
	1900	144	118	32.86	141.5	119	36.08	138.9	119	39.33
RC.27	1000	139.9	110	26.58	138.1	114	28.69	136.3	116	30.8
	1100	160.1	109	29.31	158.1	113	31.63	156	116	33.95
	1200	180.2	109	32.04	178	113	34.57	175.6	115	37.1
	1300	200.4	108	34.76	197.9	112	37.5	195.3	115	40.24
	1400	220.6	108	37.48	217.8	112	40.43	214.9	115	43.39
	1500	240.7	108	40.2	237.7	112	43.36	234.5	115	46.53
	1600	260.9	107	42.92	257.6	111	46.29	254.2	114	49.67
	1700	281.1	107	45.64	277.5	111	49.22	273.8	114	52.81
RC.50	900	288	95	38.38	286.3	103	40.44	284.7	110	42.44
	1000	328.8	95	42.54	326.9	104	44.82	325	111	47.04
	1100	369.6	96	46.7	367.5	104	49.21	365.4	112	51.64
	1200	410.4	96	50.87	408.1	105	53.6	405.7	112	56.25
	1300	451.2	97	55.04	448.6	105	57.99	446	112	60.87
	1400	492	97	59.21	489.2	105	62.39	486.4	113	65.48
	1500	532.8	97	63.38	529.8	105	66.79	526.7	113	70.1
	1600	573.5	97	67.55	570.3	106	71.18	567	113	74.71
RC.80	600	393.6	116	56.01	392.2	124	58.67	390.8	132	61.27
	700	483.1	116	65.36	481.4	124	68.47	479.6	132	71.5
	800	572.5	116	74.72	570.5	124	78.27	568.4	132	81.74
	900	661.9	116	84.07	659.6	124	88.06	657.1	132	91.97
	1000	751.4	116	93.42	748.7	124	97.86	745.9	132	102.2
	1100	840.8	116	102.78	837.8	124	107.65	834.7	132	112.43
	1200	930.2	116	112.13	926.9	124	117.45	923.5	132	122.66
RC.120	600	720.3	105	91.6	717.8	114	96.91	715.2	122	101.45
	700	878.2	106	106.18	875.2	115	111.99	872	123	117.6
	800	1036.1	107	120.81	1032.5	116	127.42	1028.8	124	133.81
	900	1193.9	108	135.47	1189.8	117	142.88	1185.6	125	150.06
	1000	1351.7	109	150.14	1347.1	118	158.36	1342.3	126	166.32
RC.150	600	940.5	101	118.11	936.6	110	124.6	932.6	117	130.88
	700	1141.4	102	137.3	1136.7	110	144.84	1131.8	118	152.15
	800	1342.3	102	156.52	1336.7	111	165.12	1331	119	173.45
	900	1543.1	103	175.76	1536.8	111	185.41	1530.2	119	194.77
	1000	1744	103	195	1736.8	112	205.72	1729.4	120	216.11
RC.190	600	1310.4	90	172.16	1304.3	99	180.33	1298	107	188.22
	700	1577.9	91	200.3	1570.6	100	209.81	1563	108	218.99
	800	1845.4	91	228.47	1836.8	100	239.32	1828	108	249.79
	900	2112.8	92	256.66	2103	101	268.85	2093	108	280.61
RC.300	450	1979.1	93	257.75	1967.6	101	271.94	1955.8	108	285.79
	550	2547.5	94	314.33	2532.7	102	331.65	2517.5	108	348.55
	650	3115.8	94	370.97	3097.8	102	391.41	3079.2	109	411.36
	750	3684.2	95	427.62	3662.9	102	451.19	3641	109	474.2

*Pot abs - потребляемая мощность
