Турбовентилятор Mapner TSC20 GTB
Главная ⇒ Турбовоздуходувки
Заказать
Mapner TSC20 GTB - турбовентилятор последнего поколения с импеллером, разная комплектация и системы контроля, которые позволяют адаптировать воздуходувку для разных применений.
Тип компрессора
| Среда | Воздух | |
| Тип компрессора | Одноступенчатый со встроенным редуктором |
| Серия | TSC20 GTH |
| Система регулирования | M1 - Выпускной диффузор | (1 - точечный) |
| M2 - Выпускной диффузор & IGV | (2 - точечный) |
| M3 - Выпускной диффузор & VFD | (2 - точечный) |
| Мощность двигателя | До 160 кВт | |
| Доступные версии установки | Для двигателя B5 с общим основанием | |
| Для двигателя B3 с общим основанием | |
| Вес (примерный) | Компрессор Core Unit | 850 кг |
| Компрессор B5 с двигателем 110 кВт/ч | 1.450 кг |
Компрессор B3 с двигателем 110 кВт/ч
Вес зависит от размера двигателя и вспомогательного оборудования | 1.550 кг |
| Крепление к полу | Крепления, клей, болты | |
Производительность турбовентилятора
| Производительность | От 2.500 до 6.000 н.м3/ч |
| при 0°C, 1.013 бар 0% rH |
| Регулирование потока | От 40 - 100% потока |
| Давление | От 0,3 до 0,95 бар (a) |
| при 0°C, 1.013 бар 0% rH |
| Уровень вибрации | Ниже 2.8 мм/с в соответствии с ISO 10816-1 |
| Распространение шума (на дистанции 1м) | Без звукозащитной камеры: 85 дБ(A) |
| С звукозащитной камерой: 75+/-2 дБ (A) |
| Условия: Изолированная выпускная труба; Измерение в соответствии с ISO 3746 |
| Скорость потока | Менее 25 м/с после выпускного распределителя |
Внешние условия
| Температура на входе | От -20° до +40°C |
| Окружающая температура | От 0° до +40°C |
| Содержание сероводорода H2S на входе | До 10 ppm |

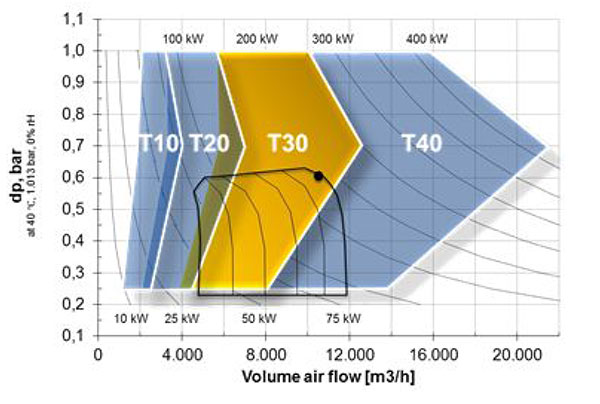

Кривые характеристик
Материалы
| Основной корпус | Магниевый чугун EN GJS-400/15 EN1563, конструкция: 6,5 бар, 200°C |
| Импеллер | Алюминий DIN3.1924 AlCu2MgNi - фрезерованный |
| Лабиринтные уплотнения | Алюминиевый сплав |
| Механические компоненты | Сталь 34CrNimo6 |
| Лопасти | Бронза, алюминиевый сплав |
| Зубчатое колесо | Высокопрочная сталь 16NiCrS4, закаленная и отшлифованная |
| Подшипник быстрого вала | Высокопрецизионные керамические радиально-упорные шариковые подшипники |
| Подшипник медленного вала | Радиальные шариковые подшипники |
| Смазывание | Принудительная подача масла интегрированным нагнетательным насосом, масляное/воздушное охлаждение, масляный фильтр 10 мкм |
Описание компонентов турбовентиляторов
| Привод компрессора |
| Тип двигателя | E-motor, переменный ток, беличья клетка B3 или B5, IE2/IE3 |
| Класс защиты | IP55 / F/B o F/F |
| Напряжение, частота двигателя | Низкое напряжение, среднее напряжение, 50/60 Гц |
| Муфта | Конфигурация B5: подвижная компактная |
| Конфигурация B3: подвижная дисковая муфта с разделителем |
| На всасывании |
| Фильтр | главная ступень с мешочными фильтрами G4 |
| Шумоглушитель на всасе | Лабиринтный |
| На нагнетании |
| Подвижное соединение | DN150, защита из нержавеющей стали AISI 321, фланец из алюминия DIN2501 PN10 |
| Распределитель | DN150-DN200/300, углеродистая сталь, глушитель, с фланцем DIN2501 PN10 |
| Клапан | DN65/80, с электроприводом, клапан бабочка из магниевого чугуна EN GJS-400, с глушителем |
| Запорный клапан | DN200-300, двухстворчатый безфланцевый обратный клапан, магниевый чугун EN GJS-400 |
| Панели и контрольно-измерительные приборы |
| Панель управления | Siemens S7-ET200SP PLC; 7” цвет HMI, или другая |
| Измерительные приборы | Температура масла/воздуха, Давление масла/воздуха, PSL Oil, LSL-LI Oil, PDT, PDT на канале впуска |
| Аварийный выключатель | На всасе компрессора |
